產品概述

     GGD型低壓固定式成套開關設備廣泛應用在發電廠、變電所、廠礦企業等電力用戶的交流50Hz，額定電壓400KV，額定電流至3150A的配電系統中，作為動力、照明及配電設備的電源轉換、分配、控制之用。

性能特點

GGD柜進線方式有常用的上、下側進線的方式，同時也設計了由柜頂、左、中右位置進線的方式，以滿足各類工程設計對不同進線方式的需要，同時柜內留有固定的位置給發電廠等特殊用戶加裝繼電保護和自動裝置。

GGD柜具有分斷能力高、動熱穩定性好，電氣方案組合靈活方便等特點。

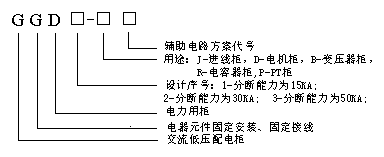

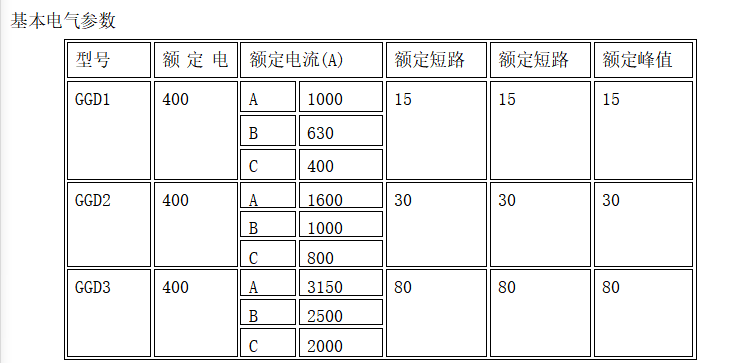

產品型號

使用環境

　　環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：低壓不超過2000m，高壓不超過1000m（超過時須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

IEC439《低壓成套開關設備和控制設備》

GB7251《低壓成套開關設備》

產品方案

GGD柜設計是充分考慮到柜體運行中的散熱問題。柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

GGD柜按照現代化工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。

GGD 柜門用轉軸方式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡膠條，關門時門與構架之間嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

GGD裝有電器元件的儀表門，用多股軟銅線與構架相連。柜內的安裝件與構架之間用滾花螺釘連接，整柜構成完整的接地保護電路。

GGD 柜體面漆選用聚脂桔型烘漆，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。

GGD柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

GGD柜體的防護等級為IP30，用戶也可根據環境的要求在IP20—IP40之間選擇。

訂貨須知

訂貨時用戶須提供下列資料：

產品的全型號（包括主電路器方案號和輔助電路方案號）；

主電路系統組合順序圖；

開關柜內的電器元件的型號、規格、數量；

輔助電路電氣原理圖；

柜內元器件清單；

如需配套母線橋，則需提供配電室開關面置圖；

其它與產品正常使用條件不符合的特殊要求。
