XGN2-12箱型固定式戶內交流金屬封閉開關柜（10kV）

XGN2-12箱型固定式金屬封閉開關設備是一種箱型固定式金屬封閉開關設備。

XGN2-12箱型固定式戶內交流金屬封閉開關柜（10kV）
  • 產品概述
  • 性能特點
  • 產品型號
  • 使用環境
  • 執行標準
  • 產品方案
  • 訂貨須知

  • 產品概述

          XGN2-12箱型固定式金屬封閉開關設備用于三相交流50Hz、3.6、7.2、12kV單母線及單母線分段系統中作為接受與分配電能之用，特別適合于頻繁操作的室內場合。

  • 性能特點

    1.柜體采用角鋼焊接，也可采用型鋼栓接，外敷鋼板結構。
    2.柜體有母線室、斷路器室、繼電器室和電纜室四個獨立的隔室組成，各室之間有金屬封板隔開。
    3.蓋板和門均為鋼板彎制，在正常操作和維護時，按正常操作程序不需使用工具可以打開門；在正常操作和維護時，不使用工具不能打開蓋板。
    4.斷路器固定安裝在設有壓力釋放通道的斷路器隔室內。
    5.進出線方式可從柜頂架空進出線，也可從柜底電纜進出線。
    6.開關柜為雙面維護，不靠墻安裝，在斷路器室和電纜室均安裝有照明燈。
    7.前門的下方有與柜寬方向平行的接地銅排，以使每柜安全可靠地接地。

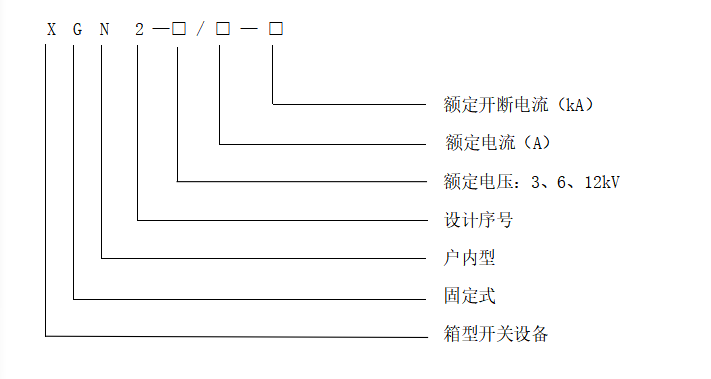

  • 產品型號


  • 使用環境

    　　環境溫度：-10℃～+40℃；

    　　相對濕度：＜85%，不凝露；

    　　海拔高度：低壓不超過2000m，高壓不超過1000m（超過時須特殊設計）；

    　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。


  • 執行標準

    　　GB7251           《低壓成套開關設備和控制設備》

    　　GB3906-2006      《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

    　　GB 17467-2010     《高壓∕低壓預裝式變電站》

    　　GB/T19826-2005    《電力工程直流電源設備通用技術條件及安全要求》


  • 產品方案

    技術規格

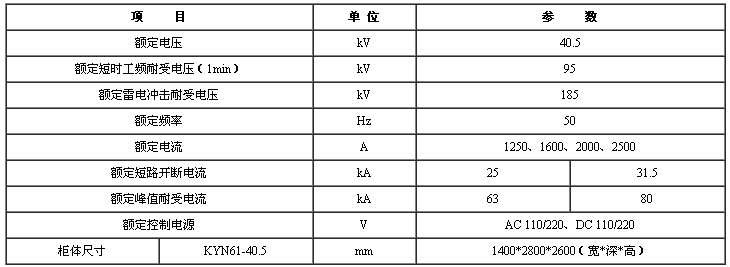

    35kV高壓開關柜技術規格表：

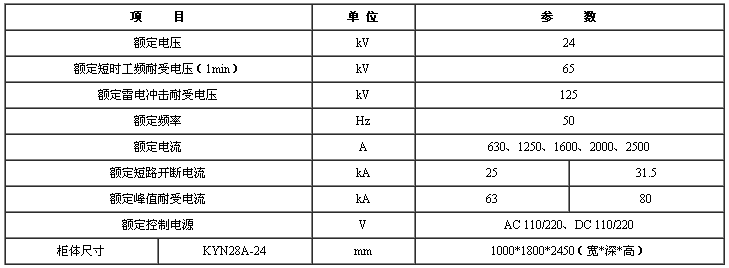

    20kV高壓開關柜技術規格表：

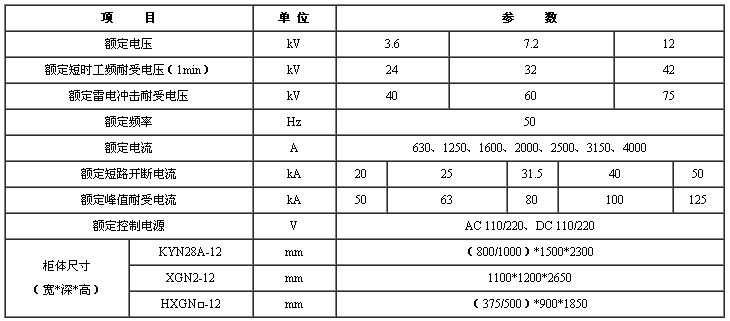

    10kV高壓開關柜技術規格表：

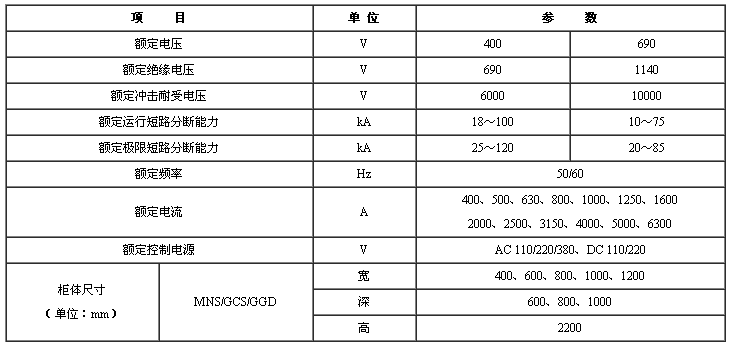

    0.4kV低壓開關柜技術規格表：


  • 訂貨須知

          訂貨時須提供系統容量、系統電壓、配電方案、功能要求、配置要求等。
